Barilab

Cet appareil permet d'effectuer tout type de cycle en rotation avec possibilité de mesurer la valeur du couple appliquée.

Une interface software spéciale permettant d'effectuer toutes les mesures et tests de vieillissement dédiés aux barillets

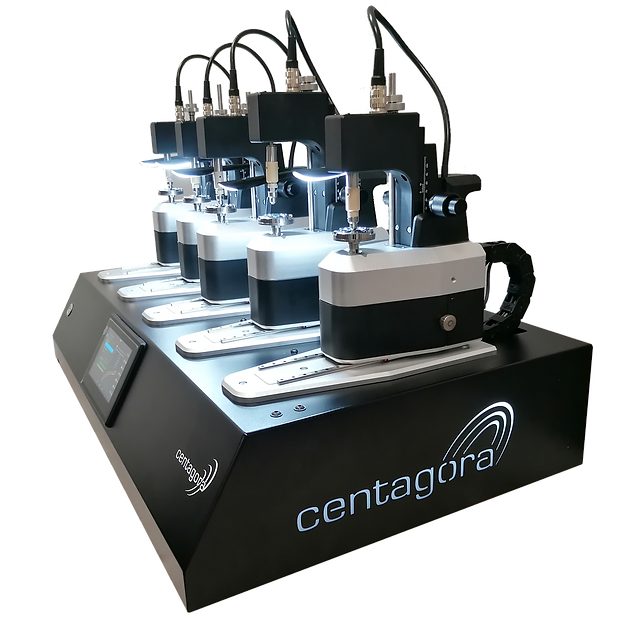

La partie supérieure motorisée est placée sur une coulisse verticale manuelle permettant d'engager l'outil entraîneur (système de compensation d’excentricité) sur l’arbre du barillet.

Une butée (réglable) limite la course de la tête d’entrainement.


Barilab ecran tactile.png





La partie inférieure avec système de capteur est conçue pour recevoir vos posages propres aux différents barillets. Nous proposons en option nos outillages universels s’adaptant à tous types de barillets.

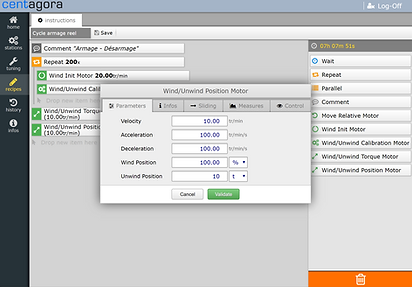

Le logiciel dédié permet de créer différents cycles de manière totalement modulaire et intuitive. La programmation s’effectue via un PC sans installation de software, l’utilisation peut ensuite se faire via l’écran tactile.

Capture barilab 4.PNG


Performances :

Calcul des informations propres aux barillets ( Mgi, Mgs, Mgmax, Couple max avant glissement sur bride, nombre de de tour Max avant glissement sur bride, M0.25…)

Visualisation en temps réel de l’évolution des Mgi, Mgs, Mgmax

Possibilité d’exporter les valeurs au format.txt sur excel

Utilisation des valeurs mesurées comme variables du cycle de vieillissement :



Exemple :
1. Armage + glissement sur bride
2. Désarmage total
3. Armage jusqu’au du couple max avant glissement sur bride
4. Désarmage partiel de X tours de barillet (8h de désarmage = l’utilisateur pose sa montre avant le coucher)
5. Armage jusqu’au couple max avant glissement sur bride ( l’utilisateur réarme sa montre)
6. etc.



Spécifications



Paramètres

- Sens horaire et antihoraire


- Vitesse de rotation avec une plage comprise entre 0.1 et 60 tours par minute


- Pilotable en nombre de tours


- Pilotable en valeur de couple à atteindre


- Répétition de sous-programmes dans un programme principal


- Temporisations : pause ou maintien en position à un angle, un nombre de tours ou un couple donné

Précision

- Capteur de couple 20 mNm (2000 g.mm) :

0.1 % de la valeur maximum du capteur < 0.02mNm (2g.mm)


- Précision angulaire : ±0.05°


- Vitesse de rotation : ±0.04%
